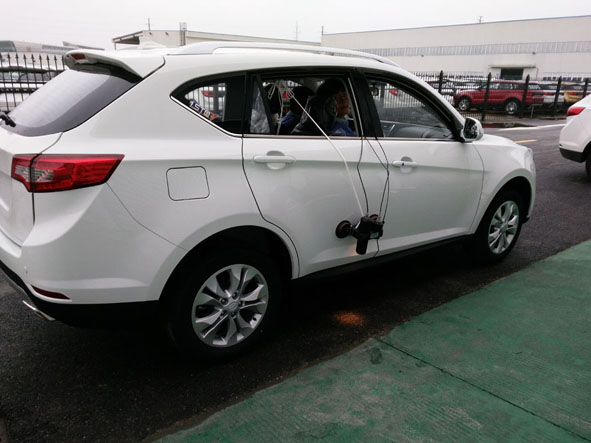

1、安裝傳感器，光電探測頭上的白線與車輛行駛方向一致。系好安全繩，打開鏡頭保護蓋
2、連接速度信號線，燈光電源線，制動踏板開光，外接電源線。（所有線都連接，檢查無誤，最后接連接電瓶，請勿帶電插拔）

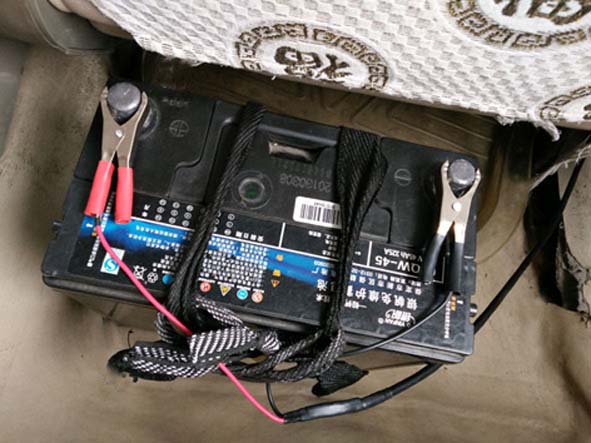

必須接DC12V汽車電瓶，多個電瓶串聯請接-極搭鐵的一組電瓶，紅色接電瓶+,黑色接電瓶-。接錯電壓或接反電源會燒壞儀器

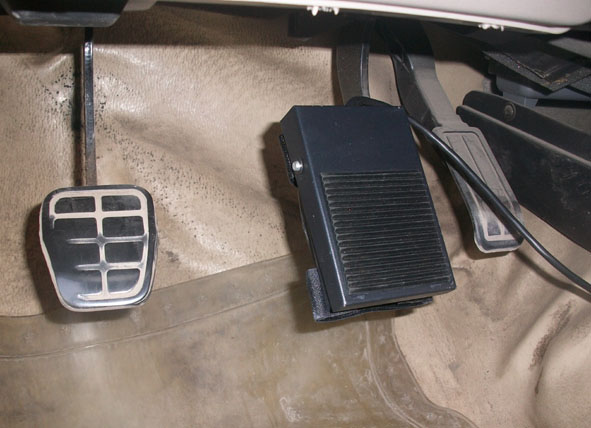

踏板開關綁定到剎車踏板上，踩制動時一起踩到底。
3. 主機操作
（1）打開電源開關,屏幕顯示產品名稱以及版本信息等。
(2)按“開始”鍵既進入測試參數設置菜單，
A.根據GB7258-2014要求設置測試初速：乘用車一般為050km/h.專用車貨車一般設為 030 km/h。
B.測試末速一般為000 km/h
C.采樣間隔一般為005 km/h

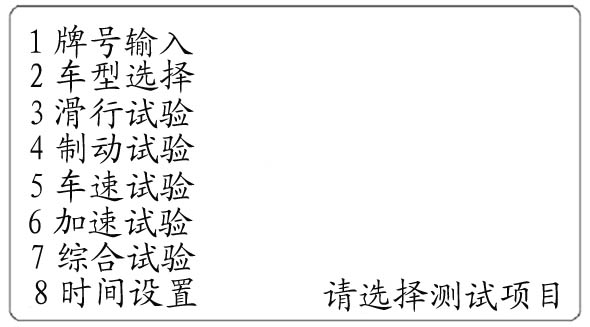

(3)設置完成后按“開始”鍵既開始進入菜單選擇界面。
（4）輸入車牌號（如果不需要可以不輸）
（5）選擇測試車型（根據試驗車型選擇，必須操作項）
（6）選擇制動試驗，按開始鍵進入界面

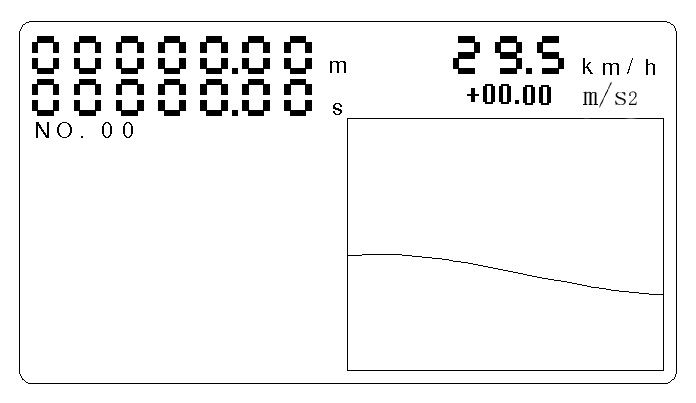

1. 此時屏幕右上側顯示即時車速。右下側圖形區顯示即時速度曲線。左下側文本區顯示“NO.00”，表示第1次測試。（按“↑”“↓”光標鍵，可以修改該值。）
2. 將車輛開動加速，當實測速度超過“測試初速”時，儀器發出“嘀”的一聲報警聲，表示測試條件已具備。此時可將車速再略提高一點，例如：測試初速為030 km/h，可以加速到040 km/h。
3.按“開始”鍵進行測試，待實測車速降至測試初速時，迅速踩下制動踏板進行緊急制動，一直到車輛停止屏幕顯示測試結果，此時松開腳踏板試驗結束。（當踏下“制動傳感器”時，屏幕左下側文本區顯示“v0 = xxx.x km/h”，表示制動初速為：xxx.x km/h , 屏幕左上側開始顯示“制動距離”和“制動時間”。當車速降至“0”時，測試過程自動結束。）
4.按“↑”鍵可以循環查看測試過程的V-T和V-S曲線，當一條曲線在一屏中顯示不開時，可以按“→”鍵循環查看曲線的其余部分。
5.按“打印”鍵可以將測試結果打印出來，再次按“打印”鍵可以將V-T和V-S曲線打印出來。按“發送”鍵，可以將測試結果由RS232標準串口發送出去。
6.按“結束”鍵，則可以開始一次新的測試，再次按“結束”鍵，則返回主測試菜單。
注意事項：
l 請嚴格按照GB7258-2012《機動車運行安全技術條件》要求選擇制動試驗測試路面，采用緊急制動方式。
打印數據：檢測單位：*******
項目：制動試驗
日期：2015-01-01
牌號：魯C8888
車型：兩輪普通摩托車
裝載情況：空載
檢測結果： 合格
v0 =0000.0 Km/h 制動初速 （千米/小時）
S = 00000.000 m 制動距離 （米）
t = 0000.0000 s 制動時間 （秒）
t’= 0000.0000 s 協調時間 （秒）
amax = -00.00m/s2 最大減速度（米/秒2）
a’ = -00.00m/s2 平均減速度（米/秒2）
MFDD = -00.00m/s2 充分發出的平均減速度（米/秒2）
（7） 滑行試驗參數設置同制動試驗，根據試驗要求設置測試初速、測試末速、采樣間隔。選擇滑行試驗，按開始鍵進入界面
l 此時屏幕右上側顯示即時車速。右下側圖形區顯示即時速度曲線。左下側文本區顯示“NO.00”，表示第1次測試。（按“↑”“↓”光標鍵，可以修改該值。）
l 將車輛開動加速，當實測速度超過“測試初速”時，儀器發出“嘀”的一聲報警聲，表示測試條件已具備。此時可將車速再略提高一點，例如：測試初速為030 km/h，可以加速到040 km/h。
l 按“開始”鍵進行測試，待實測車速降至測試初速時，試驗自動開始，一直到車輛停止屏幕顯示測試結果。
l 按“↑”鍵可以循環查看測試過程的V-T和V-S曲線，當一條曲線在一屏中顯示不開時，可以按“→”鍵循環查看曲線的其余部分。
l 按“打印”鍵可以將測試結果打印出來，再次按“打印”鍵可以將V-T和V-S曲線打印出來。按“發送”鍵，可以將測試結果由RS232標準串口發送出去。
l 按“結束”鍵，則可以開始一次新的測試，再次按“結束”鍵，則返回主測試菜單。
打印數據：檢測單位：******
項目：滑行試驗
日期：2015-01-01
牌號：魯C8888
車型：兩輪普通摩托車
裝載情況：空載
測試結果：
v0=0000.0 Km/h 滑行初速 （千米/小時）
s= 00000.000 m 滑行距離 （米）
t= 0000.0000 s 滑行時間 （秒）
（8）加速試驗參數設置同制動試驗，根據試驗要求設置測試初速、測試末速、采樣間隔。測試初速一般為001km/h，如果從000km/h開始加速，需將制動踏板安裝到離合器上。測試末速根據試驗要求設置。
選擇加速試驗，按開始鍵進入界面
l 此時屏幕右上側顯示即時車速。右下側圖形區顯示即時速度曲線。左下側文本區顯示“NO.00”，表示第1次測試。（按“↑”“↓”光標鍵，可以修改該值。）
l 按“開始”鍵開始進行測試。此時系統自動對車速進行監視，當車速達到“測試初速”時，測試過程自動開始。
l 此時屏幕左上側開始顯示“加速距離”和“加速時間”。
l 當車速達到“測試末速”時，測試過程自動結束（也可以按“結束”鍵提前結束測試）。屏幕左下側文本區顯示測試結果。測試結果依次為：“加速距離”、“加速時間”、“加速末速”。下面是按“采樣間隔”采集的各個測試點的“速度”、“距離”和“時間”值。按“↓”鍵可以循環查看其他的測試結果。
l 如果做起步換擋加速試驗，需把制動踏板開關套在加速踏板上。按“確定”鍵開始進行測試，踩下加速踏板進行換擋加速試驗。
l 按“↑”鍵可以循環查看測試過程的V-T和V-S曲線，當一條曲線在一屏中顯示不開時，可以按“→”鍵循環查看曲線的其余部分。
l 按“打印”鍵可以將測試結果打印出來，再次按“打印”鍵可以將V-T和V-S曲線打印出來。按“發送”鍵，可以將測試結果由RS232標準串口發送出去。
l 按“結束”鍵，則可以開始一次新的測試，再次按“結束”鍵，則返回主測試菜單。
打印數據：檢測單位：******
項目：加速試驗
日期：2015-01-01
牌號：魯C8888
車型：兩輪普通摩托車
裝載情況：空載
檢測結果：
v =0000.0 Km/h 加速末速 （千米/小時）
s = 00000.000 m 測試距離 （米）
t = 0000.0000 s 測試時間 （秒）
amax = +00.00m/s2 最大加速度（米/秒2）
（9）車速試驗只需要設置試驗距離。試驗距離一般設為00100m。
選擇車速試驗，按開始鍵進入界面。
l 此時屏幕右上側顯示即時車速。右下側圖形區顯示即時速度曲線。左下側文本區顯示“NO.00”，表示第1次測試。（按“↑”“↓”光標鍵，可以修改該值。）
l 當被測車輛穩定行駛在欲進行測試的穩定速度（最低穩定車速或最高穩定車速）后，按“開始”鍵開始進行測試。
l 此時屏幕左上側開始顯示“測試距離”和“測試時間”。
l 系統自動對行駛距離進行監視，當行駛距離達到“測試距離”時，測試過程自動結束（也可以按“結束”鍵提前結束測試）。屏幕左下側文本區顯示測試結果。測試結果依次為：“測試距離”、“測試時間”、“平均速度”。
l 按“↑”鍵可以循環查看測試過程的V-T和V-S曲線，當一條曲線在一屏中顯示不開時，可以按“→”鍵循環查看曲線的其余部分。
l 按“打印”鍵可以將測試結果打印出來，再次按“打印”鍵可以將V-T和V-S曲線打印出來。按“發送”鍵，可以將測試結果由RS232標準串口發送出去。
l 按“結束”鍵，則可以開始一次新的測試，再次按“結束”鍵，則返回主測試菜單。
打印數據：檢測單位：******
項目：車速試驗
日期：2015-01-01
牌號：魯C8888
車型：兩輪普通摩托車
裝載情況：空載
檢測結果：
v’=0000.0 Km/h 平均車速 （千米/小時）
s = 00000.000 m 測試距離 （米）
t = 0000.0000 s 測試時間 （秒）
（10）里程試驗 不需設置任何參數。
選擇里程試驗，按開始鍵進入界面。
l 此時屏幕右上側顯示即時車速。右下側圖形區顯示即時速度曲線。左下側文本區顯示：
s = 000000.000 m 累計里程 （米）
t = 00000.0000 s 累計時間 （秒）
Vm = 0000.0 Km/h 最高車速 （千米/小時）
l 按“開始”鍵開始進行測試。此時屏幕左上側開始顯示本次的“測試距離”和“測試時間”。
l 按“結束”鍵結束測試，本次測試距離和測試時間自動累加到以前的記錄。
l 按“↑””鍵清除以前的測試記錄。
l 按“打印”鍵可以將測試結果打印出來，按“發送”鍵，可以將測試結果由RS232標準串口發送出去。
l 按“結束”鍵，則可以開始一次新的測試，再次按“結束”鍵，則返回主測試菜單。
打印數據：檢測單位：*******
項目：里程試驗
日期：2015-01-01
牌號：魯C8888
車型：兩輪普通摩托車
裝載情況：空載
檢測結果：
s = 000000.000 m 累計里程 （米）
t = 00000.0000 s 累計時間 （秒）
Vm = 0000.0 Km/h 最高車速 （千米/小時）
amax = +00.00m/s2 最大加速度（米/秒2）
