CTM-8F非接觸多功能速度儀
一、產品概述

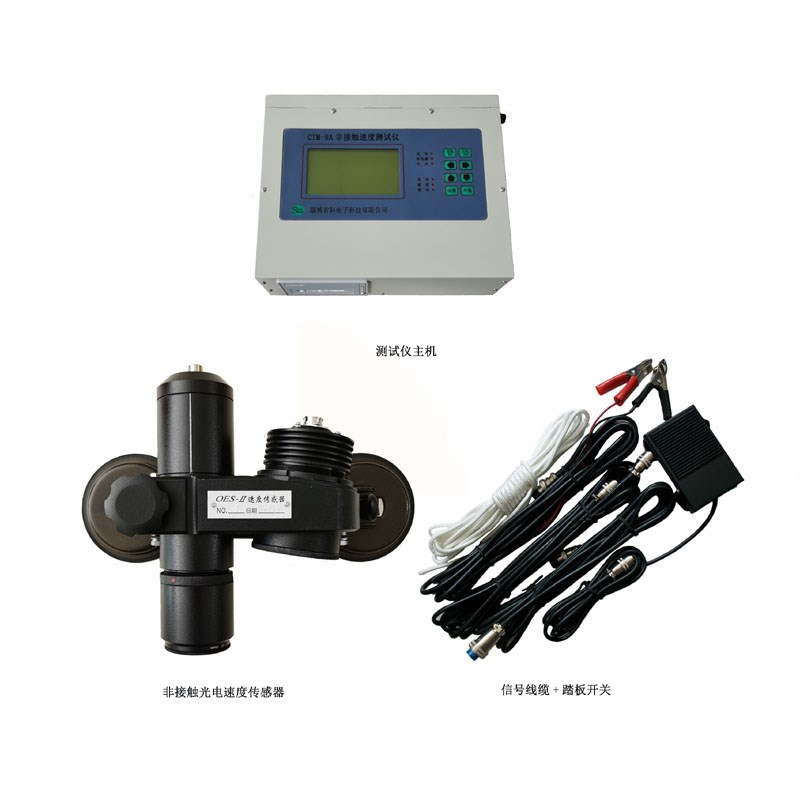

CTM-8F非接觸多功能速度儀是淄博首科電子科技有限公司研制生產的以高性能微型計算機為核心配套OES非接觸光電速度傳感器進行車輛速度、距離、時間、制動性能等參數測試的智能化測試儀器，是機動車檢測站、技術監督局、公安交警、汽車產品質量監督檢驗所、大專院校、交通科研所、農機鑒定站及研究所、機動車生產企業理想的檢測、檢驗設備。
大屏幕液晶顯示，中文界面，數據/曲線實時顯示。內置微型打印機，測試結果自動存儲，關機后數據不丟失。標準RS232聯網接口,實時數據輸出。可配套系統機或筆記本電腦方便地對數據進行二次分析處理或存儲。
二、測試項目
1．牌號輸入：國內標準牌號輸入
2．車型選擇：按照GB7258-2017《機動車運行安全技術條件》設定標準車型，內置標準數據，測試結果自動判定。
3．滑行試驗：滑行初速、滑行距離、滑行時間
4．制動試驗：制動初速、制動距離、制動時間、協調時間、最大減速度、平均減速度、MFDD
5．車速實驗：試驗距離、試驗時間、平均車速、最低穩定車速、最高穩定車速。
6．加速試驗：加速距離、加速時間、加速末速以及換檔開始和結束時的速度、距離、時間、實時加速度、最大加速度。
7. 綜合試驗：累計測試?yán)锍獭⒗塾?jì)測試時間、最高測試車速、實時加減速度。
8. 時間設置：儀器內置實時時鐘，自動記錄試驗日期。
三、技術性能指標
● 系統功耗：15W
● 雙電源配制：內置DC10.8V充電電池/外接DC12V汽車電瓶
● 標準9針RS232接口：波特率9600，數據位8位，停止位1位，無校驗。
● 使用溫度：－10-50℃
● 環境濕度：< 80%
● 主機尺寸：370 X 260 X 90 mm
● 主機重量：4 kg
四、技術參數
序號 | 項 目 | 范 圍 | 分辨率 | 精度 |
1 | 速 度 | 0～250 km/h | 0.1 km/h | 0.5% |
2 | 距 離 | 0～99999.999 m | 4mm | 0.5% |
3 | 時 間 | 0～9999.9999 s | 0.1 ms | 0.5% |
4 | 減速度 | 0～9.99 m/s2 | 0.01 m/s2 | 1% |
5 | MFDD | 0～9.99 m/s2 | 0.01 m/s2 | 1% |
詳細操作使用請參照《非接觸多功能速度儀使用手冊》。
