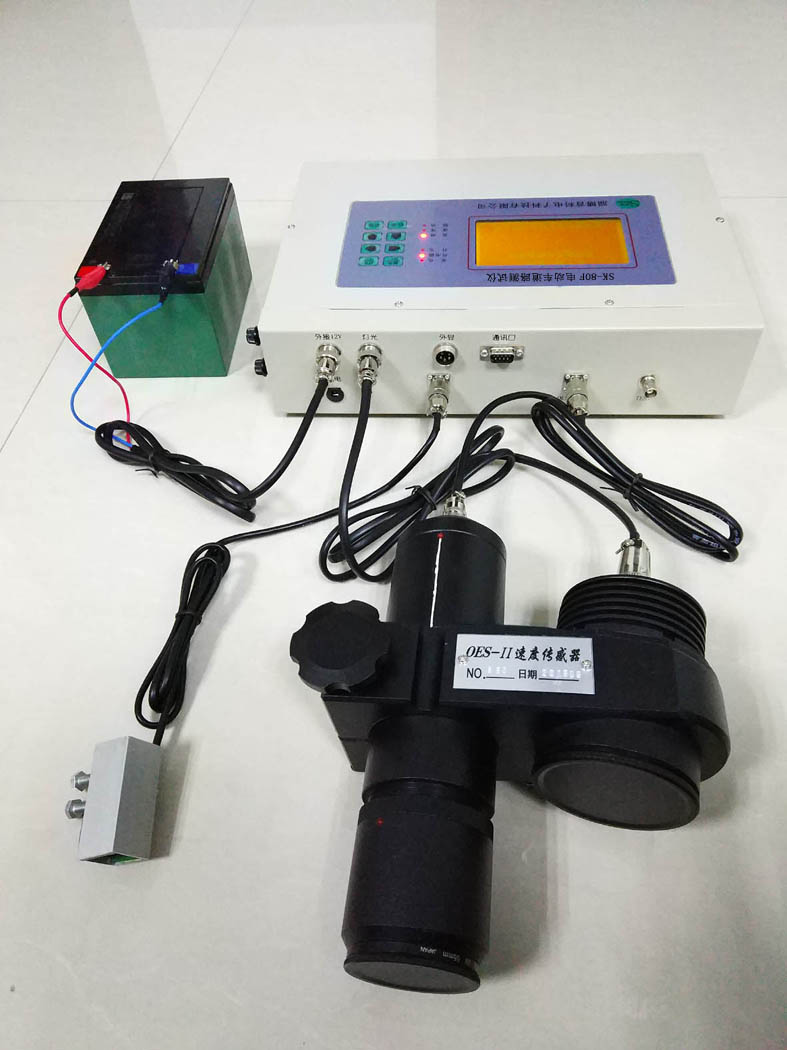

SK-80F電動車道路測試儀
一、產品概述
SK-80F電動車道路測試儀 是淄博首科電子科技有限公司自主開發研制的以高性能微型計算機為核心的智能化測試儀器，適用于國家標準GB7258-2017《機動車運行安全技術條件》，GB17761-2018《電動自行車安全技術規范》，GBT 24158-2018 《電動摩托車和電動輕便摩托車通用技術條件》用以電動車、電動摩托車 車速、加速、制動等性能等的測試。系統采用240*128大屏幕液晶顯示，漢字提示，實時顯示多項測試數據、曲線，清晰直觀。測試項目采用菜單式操作，簡單易用。傳感器系數以及測試參數等系統自動存儲，掉電不丟失，無需重復輸入。整機設計符合人機工程學，便于操控，是機動車制造行業、維修、檢測、科研部門的理想檢測設備和高等院校機動車車方面的理想教學儀器。
系統外置40列微型打印機，可方便地將測試結果以及測試數據、動態曲線等打印出來。并配有標準RS232接口，可將測試結果發往其他計算機，也可由系統機進行控制，完成整個測試項目。用戶利用系統機或筆記本電腦可以方便地對該數據進行二次分析處理或存儲。（數據格式詳見附錄）
二、主要測試項目
1、 牌號輸入：國內車輛標準牌號輸入
2、車型選擇：按照標準設定車型 電動二輪摩托車、電動三輪摩托車、電動二輪輕便摩托車
電動三輪輕便摩托車、電動自行車、其他電動車，可以選擇干態/濕態，后閘/雙閘也可按要求訂制。
3、滑行試驗：滑行初速、滑行距離、滑行時間
4、制動試驗：制動初速、制動距離、制動時間、協調時間、最大減速度、平均減速度、MFDD（充分發出的平均減速度）
5、車速試驗：試驗距離、試驗時間、最低穩定車速、最高穩定車速
6、 加速試驗：加速距離、加速時間、加速末速、實時加速度、最大加速度、平均加速度。
7、綜合試驗：累計試驗里程、累計試驗時間、最高測試車速、實時加減速度。
8、時間設置：內置實時時鐘，自動記錄試驗時間。
三、技術性能指標
1、系統功耗：小于15W（靜態功耗5W）
2、內置電源：DC9.6v （1.2v 4AH鎳氫電池 8節）
3、外接電源：DC12V汽車電瓶
4、標準9針RS232接口。（3腳信號輸出，2腳信號輸入，5腳信號地）。波特率9600，數據位8位，停止位1位，無校驗。
5、外形尺寸：300 X 240 X 80 mm
6、重 量：4 kg(包括內置電池)
7、使用溫度：-10℃～40℃
8、環境濕度：30%～80%
9、技術參數：
序號 | 項 目 | 測 量 范 圍 | 分 辨 率 | 精 度 |
1 | 速度 | 0～250.0 km/h | 0.1 km/h | 0.5% |
2 | 距離 | 0～99999.999 m | 4mm | 0.5% |
3 | 時間 | 0～99999.999 s | 1 ms | 0.5% |
4 | 減速度 | 0～9.99 m/s2 | 0.01 m/ s2 | 1% |
5 | MFDD | 0～9.99 m/s2 | 0.01 m/ s2 | 1% |
km/h：公里/小時 m：米 mm：毫米 s: 秒 ms:毫秒 m/s2: 米/平方秒 | ||||
詳細操作使用請參照《電動車道路測試儀使用手冊》。
