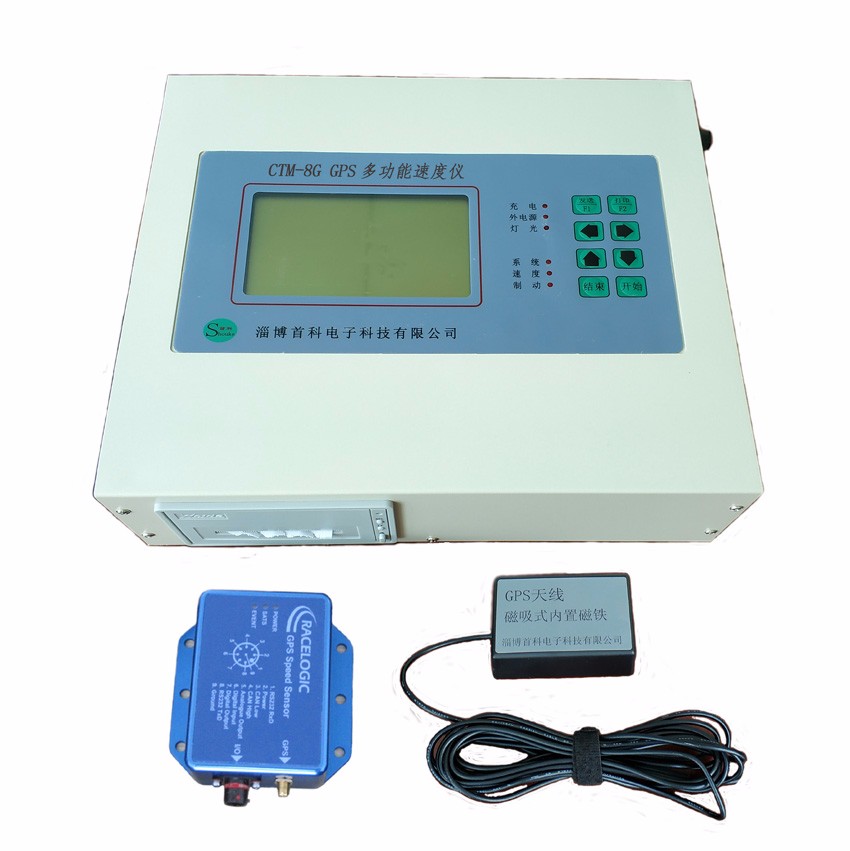

CTM-8G GPS多功能速度儀
一、產品概述
CTM-8G GPS多功能速度儀是淄博首科電子科技有限公司研制生產的以英國VBOX原裝進口GPS速度傳感器為測試核心的智能化測試儀器。用以機動車路試檢驗制動性能、加速性能。還能進行滑行試驗、車速、里程校驗等的測試。是機動車檢測站、計量測試研究院、公安交警、汽車產品質量監督檢驗所、交通科研所、大專院校、機動車、電動車生產企業理想的檢測、檢驗設備。
二、性能特點：
1.原裝英國進口GPS速度傳感器及配套電纜、天線，測試更準確。
2.一體式結構、GPS天線外置。安裝使用方便，適合攜帶野外測試。
3.大屏幕液晶顯示，中文界面，數據/曲線實時顯示。
4.內置微型打印機，可以現場實時打印測試結果。
5.內置非易失數據存儲芯片。儀器系數、測試結果自動存儲，關機后數據不丟失。
6.內置實時時鐘芯片，自動記錄試驗日期。關機后不影響計時。
7.雙電源供電，內置充電電池或外接汽車電瓶，保證了長時間野外測試的要求。
8.配備標準RS232聯網接口，實時車速、距離、時間輸出，可配套筆記本電腦對數據進行二次分析處理或存儲。
9.帶頻率和模擬量輸出，方便后期二次開發應用，距離信號脈沖輸出1cm/脈沖，速度信號模擬輸出0-5V電壓，對應0- 400km/h。
三、測試項目：
1、牌號輸入：國內標準牌號輸入，帶漢字、字母、數字轉換。
2、車型選擇：按照GB7258-2017《機動車運行安全技術條件》設定標準車型，內置標準數據。
3、制動試驗：制動初速、制動距離、制動時間、制動協調時間、最大減速度、平均減速度、MFDD。
4、車速實驗：試驗距離、試驗時間、平均車速、最低、最高穩定車速、車速表、里程表校驗。
5、加速試驗：加速距離、加速時間、加速末速、實時加速度、最大加速度。
6、滑行試驗：滑行初速、滑行距離、滑行時間。
7、定位試驗：定位標識、衛星數量、UTC時鐘、緯度、經度。
8、時間設置：儀器內置實時時鐘，自動記錄試驗日期。
四、技術性能指標
● 系統功耗：15W
● 雙電源配制：內置DC13.2V充電電池/外接DC12V汽車電瓶
● 標準9針RS232接口：波特率9600，數據位8位，停止位1位，無校驗。
● 使用溫度：－10-50℃
● 環境濕度：< 80%
● 主機尺寸：300 X 250 X 90 mm
● 主機重量：2kg
序號 | 項 目 | 范 圍 | 分辨率 | 精度 |
1 | 速 度 | 0～400 km/h | 0.1 km/h | 0.5% |
2 | 距 離 | 0～99999.999 m | 1mm | 0.5% |
3 | 時 間 | 0～99999.999 s | 1 ms | 0.5% |
4 | 減速度 | 0～19.62 m/s 2 | 0.01 m/s 2 | 1% |
5 | 加速度 | 0～19.62 m/s 2 | 0.01 m/s 2 | 1% |
6 | MFDD | 0～19.62 m/s 2 | 0.01 m/s 2 | 1% |
詳細操作使用請參照《GPS多功能速度儀使用手冊》。
